Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — FEPESE 2022

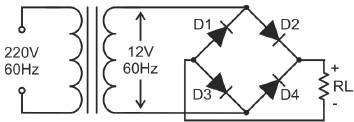

O circuito a seguir mostra um retificador de onda completa alimentado por uma tensão alternada. Dados: $\sqrt{2}$ = 1,4\,\,\,$\sqrt{3}$ =1,7\,\,$\pi$ = 3,1 Considerando que são empregados diodos retificadores de silício, o valor médio da tensão sobre o resistor de carga RL é aproximadamente:

1. A3,6 V.
2. B7,1 V.
3. C9,9 V.
4. D12,5 V.
5. E16,8 V.
