Questão de Engenharia Elétrica — Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA) — FEPESE 2022

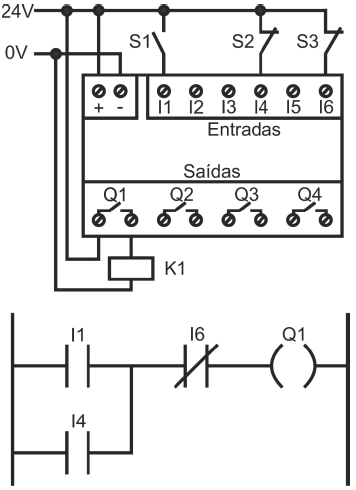

O esquema elétrico a seguir exibe a ligação das botoeiras sem retenção S1, S2 e S3 e do relé K1 a um CLP. As entradas do CLP são consideradas em nível lógico alto (1) quando conectadas à tensão de 24 V e as saídas são a relé, com contato do tipo normalmente aberto. Além da ligação elétrica, é possível observar o diagrama Ladder, que determina o funcionamento do sistema. Com base nas informações fornecidas e nos diagramas apresentados, assinale a alternativa em que a combinação dos estados das botoeiras permite a energização do relé K1.

1. AS1 = liberada • S2 = liberada • S3 = liberada
2. BS1 = liberada • S2 = liberada • S3 = pressionada
3. CS1 = liberada • S2 = pressionada • S3 = liberada
4. DS1 = liberada • S2 = pressionada • S3 = pressionada
5. ES1 = pressionada • S2 = liberada • S3 = liberada
