Questão de Engenharia Mecânica — Resistência dos Materiais — FEPESE 2022

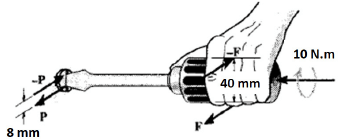

Um momento torsor de 10 Nm é aplicado no cabo de uma chave de fenda por um operário. Considerando-se as dimensões da chave de fenda mostradas na figura, calcule, respectivamente, a força gerada pelo binário no cabo e na ponta da chave de fenda.

1. ACabo: 0,25 N • Ponta da chave: 1,25 N.
2. BCabo: 4 N • Ponta da chave: 0,8 N.
3. CCabo: 40 N • Ponta da chave: 8 N.
4. DCabo: 250 N • Ponta da chave: 1.250 N.
5. ECabo: 400 N • Ponta da chave: 80 N.
