Questão de Desenho Técnico — NBR 17006 - Desenho Técnico: Requisitos para Representação dos Métodos de Projeção — INSTITUTO AOCP 2022

Desenho TécnicoNBR 17006 - Desenho Técnico: Requisitos para Representação dos Métodos de Projeção
Código
qa332772
Banca
INSTITUTO AOCP
Órgão
IF MS
Ano
2022
Cargo
Tec ( )

Com base na Norma Brasileira 10067 de 1995, que determina as formas de representação de desenhos técnicos, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

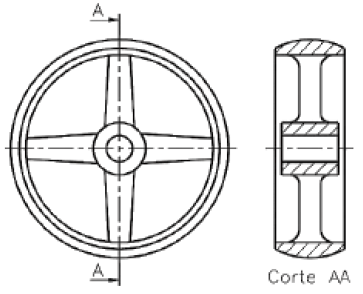

Imagem associada para resolução da questão

I. O recurso de “corte” está sendo usado corretamente para mostrar informações que não podem ser visualizadas na vista frontal.



II. O recurso de “corte” está sendo aplicado em mais de um plano, por esse motivo há algumas partes que não se encontram hachuradas.



III. Se um único corte não satisfizer a necessidade de exibir as informações, mais de um corte pode ser realizado.



  1. AApenas I e II.
  2. BApenas I e III.
  3. CApenas II e III.
  4. DApenas III.
  5. E I, II e III.
Revelar gabarito e comentário

GabaritoB — Apenas I e III.
