Questão de Engenharia Elétrica — Portas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados — FEPESE 2023

Engenharia ElétricaPortas Lógicas Básicas, Famílias Lógicas e Circuitos Integrados
Código
qa478523
Banca
FEPESE
Órgão
CAJ
Ano
2023
Cargo
Ana Ges ( )

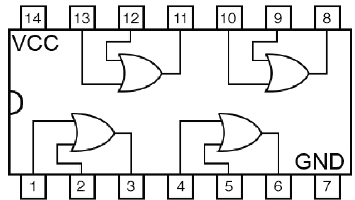

Diferentes componentes eletrônicos são utilizados na automação industrial, sendo necessário conhecer suas variadas formas de representação, como na figura a seguir:

Imagem associada para resolução da questão

Assinale a alternativa de identifica corretamente o tipo de componente eletrônico presente no circuito integrado apresentado na figura.

  1. AOptoacopladores
  2. BFlip-flop do tipo T
  3. CBuffers do tipo tri-state
  4. DPortas lógicas do tipo OU
  5. EAmplificadores operacionais
Revelar gabarito e comentário

GabaritoD — Portas lógicas do tipo OU
