Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — FEPESE 2023

Os termistores são sensores caracterizados pela variação de resistência em função da temperatura.

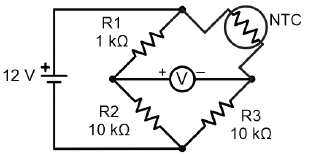

Um termistor do tipo NTC encontra-se conectado ao circuito de instrumentação apresentado na figura abaixo.

Sabendo que o voltímetro conectado ao circuito apresenta a indicação de 0 volts, assinale a alternativa que corresponde corretamente ao valor da resistência elétrica do termistor no momento da medição da tensão elétrica:
