Questão de Engenharia Elétrica — Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição) — FEPESE 2023
Engenharia ElétricaMedidas Elétricas (Instrumentos de Medida; Técnicas de Medição)
- Código
- qa478536
- Banca
- FEPESE
- Órgão
- CAJ
- Ano
- 2023
- Cargo
- Tec SS ( )

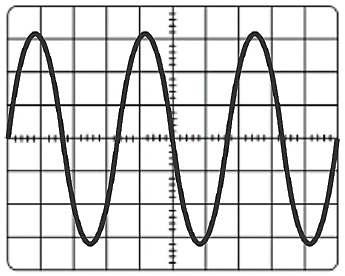

A tensão elétrica de uma tomada foi medida com um osciloscópio. O resultado é mostrado na figura abaixo. Sabendo que a forma de onda é de uma tensão com 220 V eficazes e 60 Hz, qual a configuração do eixo vertical e horizontal do osciloscópio, respectivamente?
- A50 V/div e 5 ms/div
- B50 V/div e 50 ms/div
- C100 V/div e 1 ms/div
- D100 V/div e 5 ms/div
- E200 V/div e 2 ms/div
