Questão de Engenharia Elétrica — Dispositivos de Comando e Proteção em Comandos Elétricos — FEPESE 2023

Engenharia ElétricaDispositivos de Comando e Proteção em Comandos Elétricos
Código
qa478546
Banca
FEPESE
Órgão
CAJ
Ano
2023
Cargo
Tec SS ( )

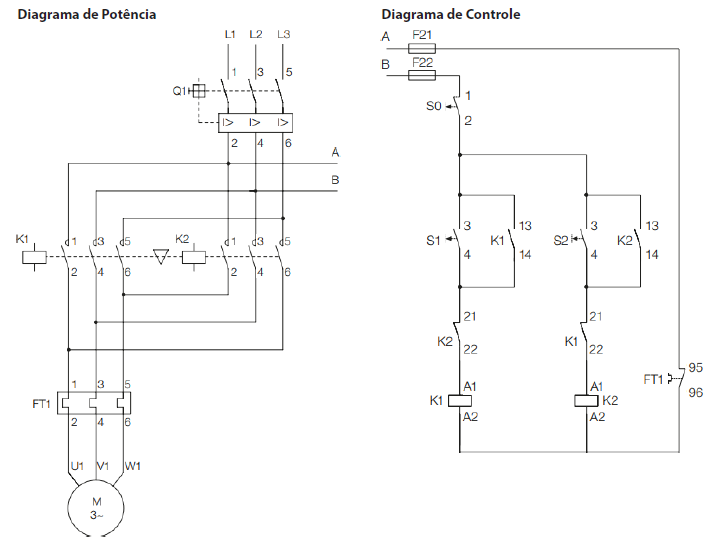

Responda à questão abaixo, com relação aos diagramas das figuras abaixo.

Imagem associada para resolução da questão

Assinale a alternativa correta em relação ao diagrama de comando:

  1. AO botão S0 liga o motor no sentido horário.
  2. BO botão S1 liga o motor em estrela e o botão S2 liga o motor em triângulo.
  3. COs terminais 95 e 96 de FT1 formam um contato normalmente aberto.
  4. DAs contatoras K1 e K2 possuem intertravamento.
  5. EO motor somente será acionado quando os botões K1 e K2 forem pressionados simultaneamente.
Revelar gabarito e comentário

GabaritoD — As contatoras K1 e K2 possuem intertravamento.

Link permanente: /questoes/qa478546
