Questão de Engenharia de Software — Conceitos Gerais de Engenharia de Software — FUNDATEC 2023

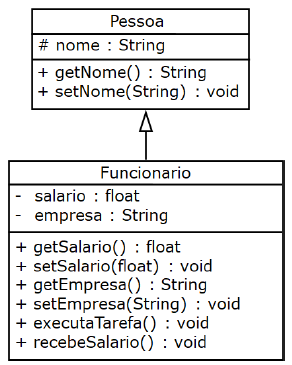

Diagrama de Classes UML: Herança e Instanciação

Gabarito: letra D. Duas instâncias da classe Funcionario podem ter nomes diferentes, pois cada objeto criado a partir de uma classe possui seus próprios valores de atributos, independentes dos demais. A alternativa D está correta porque reflete o princípio fundamental da orientação a objetos: instâncias distintas de uma mesma classe são independentes entre si.

O diagrama de classes é um dos principais diagramas estruturais da UML (Unified Modeling Language). Ele descreve a estrutura estática do sistema, mostrando as classes, seus atributos, métodos e os relacionamentos entre elas. Para interpretar corretamente um diagrama de classes, é essencial compreender os conceitos de classe, objeto (instância), herança e os tipos de relacionamentos representados por setas.

Uma classe é um molde ou modelo que define atributos (características) e métodos (comportamentos) que os objetos criados a partir dela terão. Um objeto (ou instância) é uma materialização concreta dessa classe, com valores específicos para cada atributo. Por exemplo, se temos a classe Pessoa com o atributo nome, cada objeto criado a partir dela terá seu próprio valor para nome — um pode ser "João", outro "Maria". Essa independência entre instâncias é a base da alternativa D.

A herança é um mecanismo que permite que uma classe (subclasse) herde atributos e métodos de outra classe (superclasse). No diagrama, a herança é representada por uma seta com ponta triangular vazia, apontando da subclasse para a superclasse. A subclasse é uma especialização da superclasse: ela possui tudo que a superclasse tem, mais seus próprios atributos e métodos. A superclasse, por sua vez, é uma generalização — ela não possui os atributos e métodos específicos da subclasse.

A alternativa C afirma que a classe Funcionario é uma superclasse "já que possui tanto os atributos e métodos da classe da qual herda, como os seus próprios". Isso está invertido: quem possui os atributos e métodos da classe da qual herda, mais os seus próprios, é a subclasse. A superclasse é a classe mais genérica, que não herda de ninguém (ou herda de uma classe ainda mais genérica). A banca trocou os papéis de superclasse e subclasse — uma pegadinha clássica.

A alternativa E trata do relacionamento de associação, representado por uma seta simples (sem ponta triangular). A associação indica que uma classe conhece ou utiliza objetos de outra classe. No entanto, a descrição "uma classe do tipo Funcionario possui um objeto da classe Pessoa" sugere uma relação de composição ou agregação, que é representada por um losango preenchido (composição) ou vazio (agregação) na ponta da linha, e não por uma seta simples. Além disso, a seta no diagrama de classes aponta da classe que conhece para a classe conhecida, e a afirmação da alternativa E está incompleta e imprecisa quanto ao tipo de relacionamento.

A alternativa A afirma que o método recebeSalario() retorna o salário que o funcionário deve receber. Pelo nome do método, é mais provável que ele realize o pagamento do salário (ação de receber) do que retorne o valor do salário. Métodos que retornam valores geralmente seguem a convenção de nomenclatura get...() (como getSalario()), enquanto métodos que executam ações costumam ter nomes como recebeSalario(). A alternativa A confunde a finalidade do método.

A alternativa B afirma que um objeto da classe Pessoa pode acessar o atributo salario através do método getSalario(). Isso só seria possível se o atributo salario e o método getSalario() pertencessem à classe Pessoa. No entanto, pelo contexto do diagrama, salario é um atributo da classe Funcionario, que herda de Pessoa. A herança é unidirecional: a subclasse (Funcionario) herda da superclasse (Pessoa), mas a superclasse não tem acesso aos membros da subclasse. Portanto, um objeto de Pessoa não pode acessar salario — esse atributo é específico de Funcionario.

A pegadinha central desta questão é a inversão dos conceitos de superclasse e subclasse na alternativa C, e a confusão entre os tipos de relacionamento na alternativa E. A banca explora o conhecimento dos símbolos UML e dos princípios de herança e instanciação.

Alternativa A — ❌ Incorreta

O método recebeSalario() provavelmente executa a ação de receber o salário, não retorna o valor do salário. Métodos que retornam valores seguem a convenção get...(), como getSalario(). A alternativa confunde a finalidade do método: um método de ação (recebeSalario) com um método de consulta (getSalario).

Alternativa B — ❌ Incorreta

A herança é unidirecional: a subclasse (Funcionario) herda da superclasse (Pessoa), mas a superclasse não acessa os membros da subclasse. O atributo salario pertence a Funcionario, não a Pessoa. Portanto, um objeto de Pessoa não pode acessar salario via getSalario(). A alternativa inverte a direção da herança.

Alternativa C — ❌ Incorreta

A classe Funcionario é a subclasse, não a superclasse. Quem possui os atributos e métodos da classe da qual herda, mais os seus próprios, é a subclasse. A superclasse (Pessoa) é a classe mais genérica, que não possui os membros específicos da subclasse. A banca trocou os papéis de superclasse e subclasse.

Alternativa D — ✅ Correta ⟵ GABARITO

Cada instância (objeto) da classe Funcionario possui seus próprios valores de atributos. O atributo nome é um atributo da classe Pessoa, herdado por Funcionario. Duas instâncias de Funcionario podem ter nomes diferentes, pois cada objeto é independente e armazena seus próprios valores. Isso é um princípio fundamental da orientação a objetos: instâncias distintas de uma mesma classe são independentes entre si.

Alternativa E — ❌ Incorreta

A seta simples no diagrama de classes representa uma associação, que indica que uma classe conhece ou utiliza objetos de outra. No entanto, a descrição "possui um objeto" sugere uma relação de composição ou agregação, que é representada por um losango (preenchido ou vazio) na ponta da linha, não por uma seta simples. Além disso, a afirmação é imprecisa quanto ao tipo de relacionamento e à direção da seta.

Gabarito: letra D — a única alternativa que reflete corretamente o princípio de independência entre instâncias de uma classe.
