Questão de Engenharia de Software — UML — FUNCERN 2023
Engenharia de SoftwareUML
- Código
- qa541401
- Banca
- FUNCERN
- Órgão
- CM Natal
- Ano
- 2023
- Cargo
- Ass Leg ( )

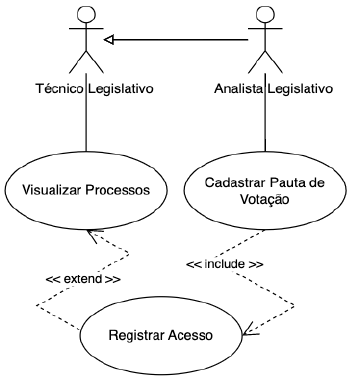

Considerando o diagrama UML abaixo, analise as afirmações a seguir.
I. Tanto o ator Técnico Legislativo quando o ator Analista Legislativo conseguem executar o caso de uso Visualizar Processos.
II. O ator Analista Legislativo é uma especialização do ator Técnico Legislativo.
III. O ator Técnico Legislativo pode executar o caso de uso Cadastrar Pauta de Votação.
IV. Sempre que ocorrer a visualização de um processo, o acesso será registrado.
V. A associação de inclusão entre o caso de uso Cadastrar Pauta de Votação e Registrar Acesso está com a orientação da seta invertida.
Sobre essas afirmações, é correto afirmar:
- AOs itens I e II são verdadeiros.
- BOs itens II e III são falsos.
- CO item IV é verdadeiro, mas o item V é falso.
- DOs itens I, II e V são verdadeiros.
