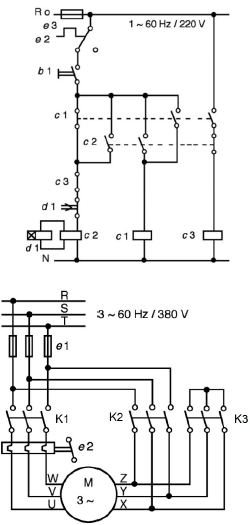

Responda a questão com relação ao sistema de acionamento de um motor de indução trifásico mostrado na figura abaixo.
Fonte: Adaptado de CREDER, Hélio; Instalações Elétricas.
– Rio de Janeiro: LTC, 2016.
Assinale a alternativa que apresenta a correta correlação entre os símbolos dos contatores de comando e de força.
- Ac1 – K1, c2 – K3, c3 – K2
- Bc1 – K1, c2 – K2, c3 – K3
- Cc1 – K2, c2 – K1, c3 – K2
- Dc1 – K3, c2 – K1, c3 – K2
- Ec1 – K3, c2 – K2, c3 – K1
