Questão de Engenharia Elétrica — Projetos Elétricos: Fatores de Projeto, Eletrodutos, Interruptores, Tomadas, Fornecimento de Energia — FEPESE 2024

Engenharia ElétricaProjetos Elétricos: Fatores de Projeto, Eletrodutos, Interruptores, Tomadas, Fornecimento de Energia
Código
qa575921
Banca
FEPESE
Órgão
Pref Concórdia
Ano
2024
Cargo
Tec ( )

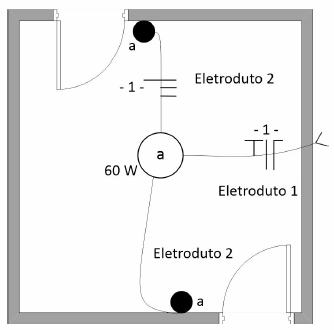

A figura abaixo mostra a utilização de interruptores do tipo paralelo para o acionamento da lâmpada “a”.

Imagem associada para resolução da questão

Qual deve ser a fiação do eletroduto 2 para o correto funcionamento do sistema?

  1. ATrês fios de retorno
  2. BQuatro fios de retorno
  3. CDois fios de retorno e o fio neutro
  4. DDois fios de retorno e o fio fase
  5. EDois fios de retorno
Revelar gabarito e comentário

GabaritoA — Três fios de retorno
