Questão de Engenharia Civil — Instalações em Engenharia Civil — SELECON 2023
Engenharia CivilInstalações em Engenharia Civil
- Código
- qg035269
- Banca
- SELECON
- Órgão
- CREA-RJ
- Ano
- 2023
- Nível
- Superior
- Cargo
- Engenheiro Civil

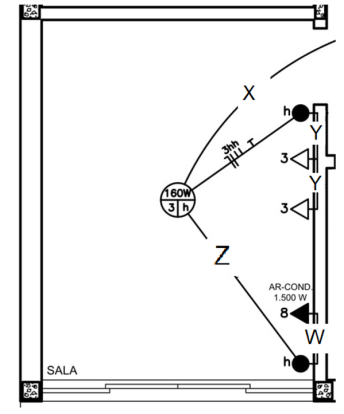

A figura a seguir apresenta parte da instalação elétrica de uma residência unifamiliar.
Nessa instalação, sabe-se que o ar-condicionado no circuito 8 foi instalado em 220 V, enquanto os componentes do circuito 3 foram instalados em 127 V. Assim, além dos fios de aterramento, no eletroduto Z há:
Nessa instalação, sabe-se que o ar-condicionado no circuito 8 foi instalado em 220 V, enquanto os componentes do circuito 3 foram instalados em 127 V. Assim, além dos fios de aterramento, no eletroduto Z há:- A2 condutores fase e 3 condutores de retorno
- B1 condutor fase, 1 condutor neutro e 2 condutores de retorno
- C1 condutor fase, 1 condutor neutro e 3 condutores de retorno
- D3 condutores fase, 1 condutor neutro e 2 condutores de retorno
- E2 condutores fase, 2 condutores neutros e 2 condutores de retorno
