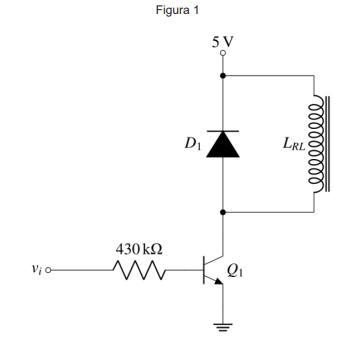

A Figura 1 mostra um circuito em que o transistor bipolar Q₁ aciona um relé eletromecânico cuja bobina é denominada LRL :
Ao fornecer uma tensão contínua de 5V em Vi, o relé é acionado. Admite-se que o transistor Q₁ apresenta VBE=0,7V, α=1 e β=150. Nessas condições, a corrente de coletor de Q₁ é:
Ao fornecer uma tensão contínua de 5V em Vi, o relé é acionado. Admite-se que o transistor Q₁ apresenta VBE=0,7V, α=1 e β=150. Nessas condições, a corrente de coletor de Q₁ é:- A150 μA
- B15 mA
- C1,5 mA
- D10 μA
