Questão de Redes de Computadores — Cabeamento — SELECON 2023

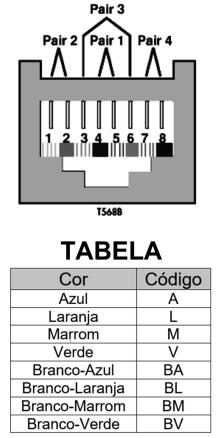

No que diz respeito à implementação física das redes de computadores em conformidade com o padrão Ethernet, seguem-se as especificações das normas ANSI/EIA/TIA568A e ANSI/EIA/TIA568B. A categoria do cabo CAT6, definido pela norma ANSI EIA/TIA-568-B-2.1, possui bitola 24 AWG, banda passante de até 250 MHz e pode ser usado em redes Gigabit Ethernet com taxa de transmissão de 1.000 Mbps. Nesse contexto, observe a figura que se refere à sequência de cores e correspondência dos pinos de 1 a 8 no conector RJ45, no padrão TIA568B, e os códigos da tabela de cores.De acordo com a norma TIA568B e utilizando os códigos da tabela, aos pinos 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 corresponde a seguinte sequência de cores:

1. ABA– A– BM – L– BL– M – BV – V
2. BBM – M – BA– V – BV – A– BL– L
3. CBL– L– BV – A– BA– V – BM – M
4. DBV – V – BL– M – BM – L– BA– A
5. EBL– L– BM – V – BV – M – BA– A
