Questão de Engenharia Civil — Estruturas — SELECON 2023

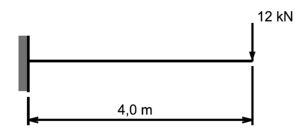

Na figura apresentada a seguir, tem-se uma viga com uma das extremidades engastada e a outra livre. Na extremidade livre, aplica-se uma carga concentrada de 12 kN.Sabendo que a viga possui seção transversal circular de raio 10 cm e admitindo π = 3, a máxima tensão normal nessa viga vale:

1. A16 MPa
2. B32 MPa
3. C64 MPa
4. D96 MPa
