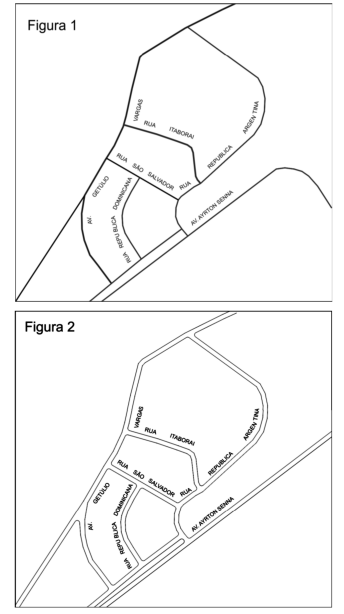

Observem-se as duas figuras a seguir:
A Figura 1 mostra um desenho de arruamento urbano em AutoCAD® (Autodesk) onde as vias estão representadas por eixos formados por polilinhas. No intuito de aprimorar esse desenho, as vias foram representadas pelos meios-fios laterais, com uma caixa ou pista na largura de 9 m e esquinas arredondadas com raio de 5 m, sem alterar a configuração viária do arruamento original. A Figura 2 mostra o resultado dessa evolução, no qual foram utilizados sequencialmente os comandos:
A Figura 1 mostra um desenho de arruamento urbano em AutoCAD® (Autodesk) onde as vias estão representadas por eixos formados por polilinhas. No intuito de aprimorar esse desenho, as vias foram representadas pelos meios-fios laterais, com uma caixa ou pista na largura de 9 m e esquinas arredondadas com raio de 5 m, sem alterar a configuração viária do arruamento original. A Figura 2 mostra o resultado dessa evolução, no qual foram utilizados sequencialmente os comandos:- Acoppar (offset), apagar (erase), aparar (trim) e concord (fillet)
- Balongar (extend), quebrar (break), aparar (trim) e concord (fillet)
- Cespelhar (mirror), apagar (erase), aparar (trim) e chanfro (chamfer)
- Dcoppar (offset), quebrar (break), mover (move) e chanfro (chamfer)
