Questão de Arquitetura — Processos de Projeto — SELECON 2023
ArquiteturaProcessos de Projeto
- Código
- qg039114
- Banca
- SELECON
- Órgão
- Prefeitura de Primavera do Leste - MT
- Ano
- 2023
- Nível
- Médio
- Cargo
- Desenhista Técnico Predial
Observe a imagem a seguir:

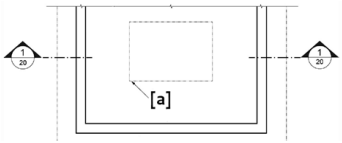

Fonte: ABNT NBR 6492 (2021), editado.De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a planta acima possui uma indicação [a] que representa, pela linha estreita composta por traço e dois pontos:
Fonte: ABNT NBR 6492 (2021), editado.De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a planta acima possui uma indicação [a] que representa, pela linha estreita composta por traço e dois pontos:- Aprojeção de elemento acima do plano de corte
- Bprojeção de elemento abaixo do plano de corte
- Ccontornos de elemento oculto em uma planta de situação
- Dcontornos de elemento visível em uma planta de situação
