Questão de Engenharia Mecânica — Termodinâmica — ACAFE 2024

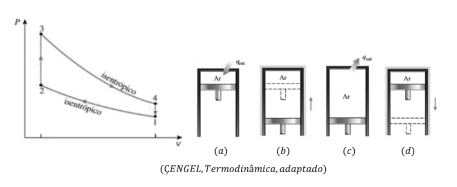

Uma análise termodinâmica dos ciclos de motores alternativos por centelha de quatro ou dois tempos reais não é tarefa fácil. Entretanto, a análise pode ser bastante simplificada se as hipóteses do padrão a ar forem utilizadas. O ciclo resultante, que mantém características muito similares às condições de operação reais, é o ciclo Otto ideal, que consiste em quatro processos internamente reversíveis. Associe os quatro processos internamente reversíveis do ciclo de OTTO, com as respectivas imagens da Figura abaixo:( ) Processo 1-2( ) Processo 2-3( ) Processo 3-4( ) Processo 4-1Assinale a alternativa que traz a sequência CORRETA, de cima para baixo, do processo termodinâmico do ciclo Otto ideal:

1. Aa, b, c, d
2. Ba, d, c, b
3. Cb, c, a, d
4. Db, a, d, c
5. Ed, c, a, b
