Questão de Engenharia Mecânica — Sistemas Mecânicos — ACAFE 2024

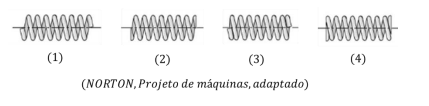

As molas podem ser classificadas de diferentes maneiras. Uma classificação segundo os tipos de cargas; e uma outra, segundo a configuração física da mola. A mola helicoidal de compressão mais comum é de diâmetro de espira constante, passo constante e seção de fio circular. Há quatro tipos de detalhes de extremidade disponíveis para mola helicoidais de compressão, como mostrado na figura:Cada tipo de extremidade tem suas caraterísticas:( ) Leva a extremidade da espira ao escoamento para torná-las planas e remover os seus passos para melhorar o alinhamento. Superfície plana na espira de extremidade de pelo menos 270°.( ) Extremidade perpendiculares ao eixo da mola e produz uma superfície normal para aplicação de carga.( ) Extremidade que produz uma superfície plana para aplicação de carga. Superfície plana na espira de 270° a 330°.( ) Esta é a extremidade com forma mais barata de terminação, porém, fornece um alinhamento pobre com relação à superfície contra a qual a mola é pressionada.Assinale a alternativa que relaciona CORRETAMENTE o tipo de extremidade com suas características:

1. A1, 3, 2, 4
2. B3, 2, 4, 1
3. C2, 4, 1, 3
4. D4, 2, 3, 1
5. E3, 1, 4, 2
