Questão de Engenharia Mecânica — Sistemas Termomecânicos — ACAFE 2024

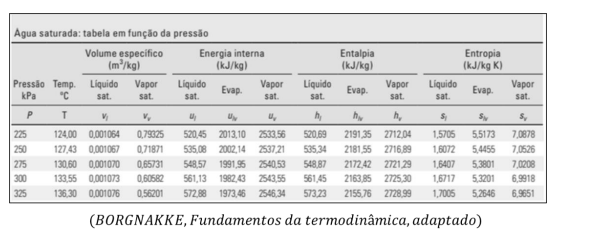

Utiliza-se vapor como fluido de trabalho em um ciclo ideal de Rankine. O vapor superaquecido entra na turbina a 8 MPa, se expande e sai a uma pressão de 300 kPa. Obteve-se a propriedade do fluido na saída da turbina, uma entalpia de h = 2830,14 kj/kg Temos abaixo a tabela de propriedades da água saturada em função da pressão.Assinale a alternativa CORRETA que corresponde à condição do vapor na saída da turbina:

1. AO vapor na saída da turbina é um vapor superaquecido com 100% de título.
2. BO vapor na saída da turbina é um vapor saturado com 100% de título.
3. CO vapor na saída da turbina é um vapor saturado com 90% de título.
4. DO vapor na saída da turbina é um vapor superaquecido.
5. EO vapor na saída da turbina é um vapor saturado com título de 50% de título.
