Questão de Engenharia Civil — Estruturas — Avança SP 2024
Engenharia CivilEstruturas
- Código
- qg087545
- Banca
- Avança SP
- Órgão
- Prefeitura de Lorena - SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Civil

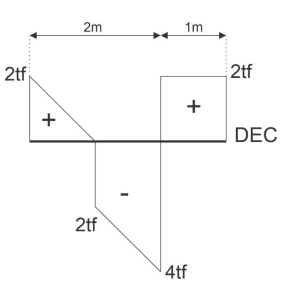

Sabendo que o diagrama de esforço cortante apresentado na figura a seguir refere-se a uma viga biapoiada, com distância de 2m entre os apoios e 1m de balanço no lado direito. Nesta viga existe uma carga distribuída constante q somente entre os apoios e duas cargas concentradas P1 e P2, sendo P1 equidistante entre os dois apoios e P2 na ponta do balanço. Com base nas informações acima, determine o valor das cargas q, P1 e P2, respectivamente.
- Aq = 1tf/m ; P1 = 2tf ; P2 = 1tf
- Bq = 2tf/m ; P1 = 1tf ; P2 = 2tf
- Cq = 1tf/m ; P1 = 1tf ; P2 = 1tf
- Dq = 2tf/m ; P1 = 2tf ; P2 = 2tf
- Eq = 1tf/m ; P1 = 1tf ; P2 = 2tf
