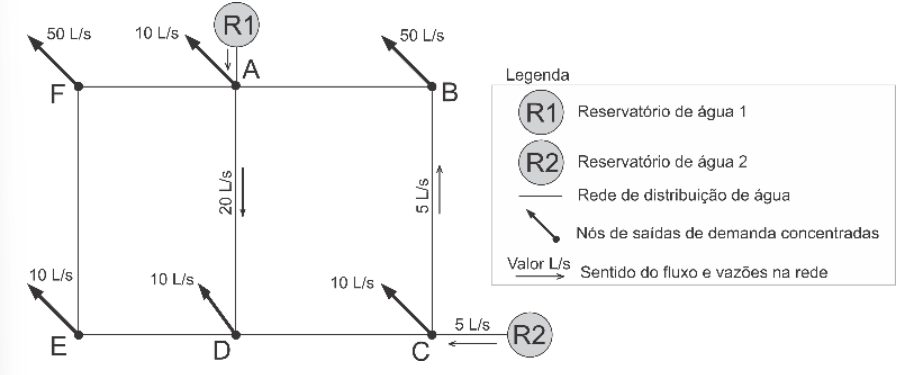

Leia a imagem a seguir.
A figura acima é uma representação de uma rede de distribuição de água contendo dois anéis. Considerando os posicionamentos dos reservatórios de distribuição de água, situados a montante da rede, a disposição dos trechos da rede de distribuição de água apresentada na figura, as vazões de água concentradas nos nós, além das vazões e do sentido de fluxo de água nos trechos AD, CB e R2C, pode-se dizer que a vazão no trecho FE equivale a:
A figura acima é uma representação de uma rede de distribuição de água contendo dois anéis. Considerando os posicionamentos dos reservatórios de distribuição de água, situados a montante da rede, a disposição dos trechos da rede de distribuição de água apresentada na figura, as vazões de água concentradas nos nós, além das vazões e do sentido de fluxo de água nos trechos AD, CB e R2C, pode-se dizer que a vazão no trecho FE equivale a:- A5 L/s.
- B10 L/s.
- C25 L/s.
- D55 L/s.
