Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IV - UFG 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg121854
- Banca
- IV - UFG
- Órgão
- TJ-AC
- Ano
- 2024
- Nível
- Superior
- Cargo
- CS-UFG - - Analista Judiciário - Engenheiro Eletricista

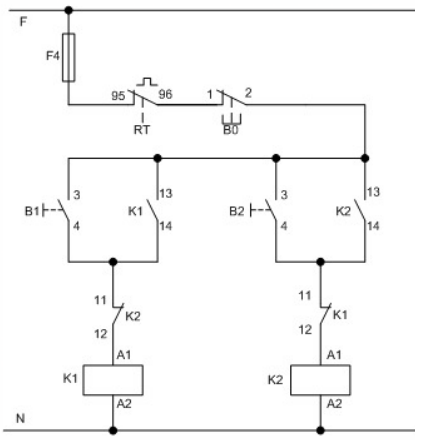

A figura a seguir mostra o diagrama de comando de uma partida direta, com reversão, de motores de indução trifásicos, em que K1 é responsável pelo acionamento direto e K2, pelo reverso.
No diagrama de comando mostrado, a função dos contatos auxiliares 11/12 do contator K1, normalmente fechado, é
No diagrama de comando mostrado, a função dos contatos auxiliares 11/12 do contator K1, normalmente fechado, é- Aimpedir o acionamento reverso quando a bobina K1 estiver energizada.
- Bmanter a bobina K1 energizada após pressionar e liberar o botão B1.
- Cmanter a bobina K2 energizada após pressionar e liberar o botão B2.
- Dimpedir o acionamento direto quando a bobina K2 estiver energizada.
