Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IV - UFG 2024

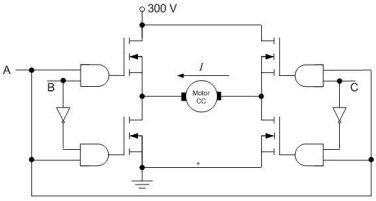

O circuito a seguir é uma forma simplificada de uma ponte H, com um sistema de controle das chaves de potência, através de portas lógicas, e sem os diodos de retorno.O sinal de controle (A, B, C) que resulta em passagem da corrente I no sentido indicado é:

1. A(0, 0, 1).
2. B(0, 1, 0).
3. C(1, 0, 1).
4. D(1, 1, 0).
