Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FEPESE 2024

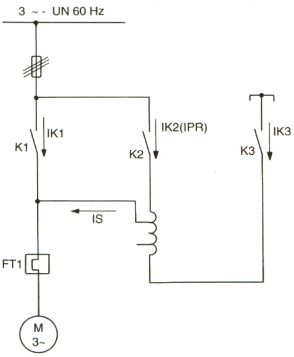

A figura abaixo mostra o diagrama elétrico da partida de um motor elétrico.Assinale a alternativa correta quanto à representação mostrada na figura.

1. ADiagrama unifilar do circuito de potência de uma partida compensadora
2. BDiagrama trifilar do circuito de potência de uma partida estrela-triângulo
3. CDiagrama unifilar do circuito de comando de uma partida direta com reversão
4. DDiagrama do circuito eletrônico de uma partida com soft-starter
5. EDiagrama multifilar do circuito de comando de uma partida série-paralelo
