Questão de Desenho Industrial — Desenho Técnico — FEPESE 2024

Desenho IndustrialDesenho Técnico
Código
qg141686
Banca
FEPESE
Órgão
Prefeitura de Mafra - SC
Ano
2024
Nível
Médio
Cargo
Desenhista

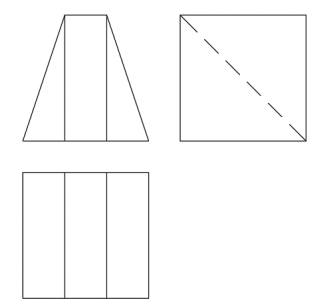

A figura abaixo contém a representação de uma peça em vistas ortogonais de 1º diedro.Q24.png 310×301Assinale a alternativa que indica corretamente a representação em perspectiva isométrica correspondente à peça mencionada anteriormente.
  1. AQ24A.png 100×112
  2. BQ24B.png 101×111
  3. CQ24C.png 106×113
  4. DQ24D.png 101×112
  5. EQ24E.png 100×105
Revelar gabarito e comentário

GabaritoE — [imagem]
