Questão de Desenho Industrial — Desenho Técnico — FEPESE 2024
Desenho IndustrialDesenho Técnico
- Código
- qg141687
- Banca
- FEPESE
- Órgão
- Prefeitura de Mafra - SC
- Ano
- 2024
- Nível
- Médio
- Cargo
- Desenhista

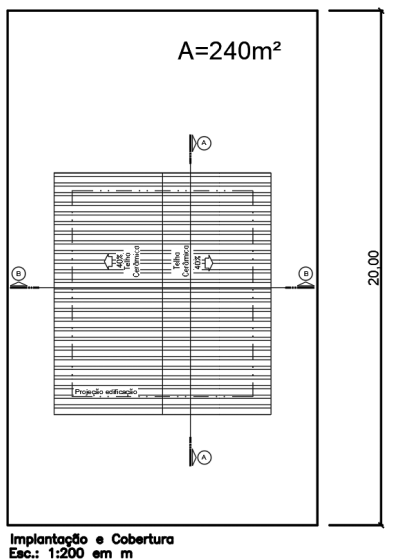

O desenho abaixo representa uma planta de implantação de uma edificação em seu terreno, segundo a NBR6492/2021, com a representação da cobertura.
A escala informada no desenho é 1:200.Qual a medida no desenho da lateral do terreno que se encontra cotada?
A escala informada no desenho é 1:200.Qual a medida no desenho da lateral do terreno que se encontra cotada?- A2 cm
- B10 cm
- C20 cm
- D10 m
- E20 m
