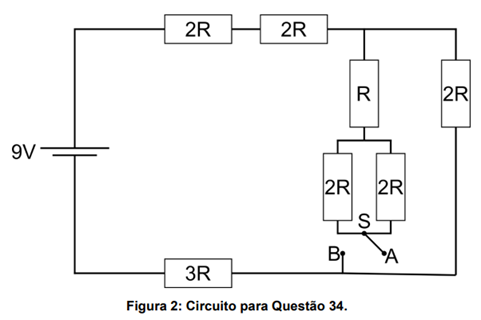

No circuito representado na figura abaixo, a chave S pode se conectar aos terminais A e B.
Considerando o valor de R = 1 kΩ, é correto afirmar:
Considerando o valor de R = 1 kΩ, é correto afirmar:- AA resistência equivalente do circuito é maior quando a chave está conectada no terminal B.
- BA razão da queda de tensão no resistor de 3 kΩ com a chave conectada em B e A vale 9/8.
- CCom a chave conectada em A, a corrente no resistor de 3 kΩ vale 3 mA.
- DAo conectar a chave em B, a queda de tensão no resistor de 1 kΩ é de 500 mV.
