Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IVIN 2024

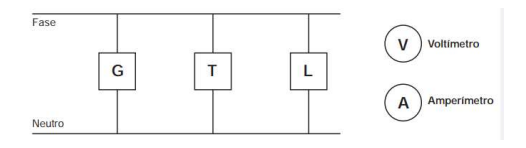

Foi solicitado para o eletricista analisar o diagrama de uma instalação elétrica da copa da prefeitura para planejar medições de tensão e corrente. Nessa copa existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).Qual o esquema de ligação está representado da maneira correta, para que o eletricista realize as medições corretas e conforme solicitadas:

1. A
2. B
3. C
4. D
5. E
