Questão de Engenharia Civil — Estruturas — Instituto JK 2024
Engenharia CivilEstruturas
- Código
- qg311382
- Banca
- Instituto JK
- Órgão
- Prefeitura de Afonso Cunha - MA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Civil

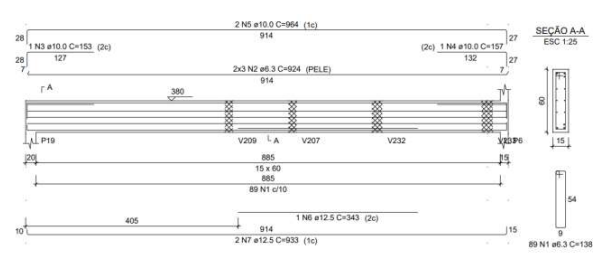

Na figura abaixo temos um exemplo de uma armação de viga de concreto armado, a mesma está apoiada em 2 pilares e servindo também como viga suporte, conforme a imagem podemos dizer respectivamente que a bitola do ferro do estribo em milímetros e o seu comprimento total em centímetros são:
- ABitola de ferro 6,3 mm e comprimento total de 138 cm.
- BBitola de ferro 12,5 mm e comprimento total 343 cm.
- CBitola de ferro 6,3 mm e comprimento total de 63 cm.
- DBitola de ferro 12,5 mm e comprimento total de 933 cm.
