Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — SELECON 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg358289
- Banca
- SELECON
- Órgão
- CEFET-RJ
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

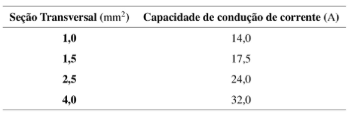

A tabela da figura 1 mostra a capacidade de condução de corrente (em A), para certas seções transversais de cabos de cobre (em mm²), no método de referência B1, para dois condutores carregados.Figura 1
Um circuito de iluminação monofásico (tensão de fase 220V) foi instalado em eletroduto embutido em alvenaria e precisa ter seus condutores dimensionados. Sabendo-se que a carga de iluminação total é de 880W, com fator de potência 0,8, a seção transversal a ser usada é de:
Um circuito de iluminação monofásico (tensão de fase 220V) foi instalado em eletroduto embutido em alvenaria e precisa ter seus condutores dimensionados. Sabendo-se que a carga de iluminação total é de 880W, com fator de potência 0,8, a seção transversal a ser usada é de:- A1,0 mm²
- B1,5 mm²
- C2,5 mm²
- D4,0 mm²
