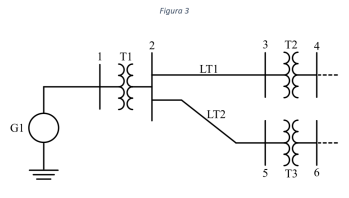

Considere o Sistema Elétrico de Potência da figura 3:
Considere que o gerador tem uma impedância de j1 pu, os transformadores T1, T2 e T3 tem, cada, uma impedância de j0,6 pu e que a linha de transmissão LT1 tem impedância de j0,5 pu. Na matriz Ybus desse SEP, o elemento
(2,2) apresenta o valor de -j7pu. O valor em pu da impedância da linha de transmissão LT2 é:
Considere que o gerador tem uma impedância de j1 pu, os transformadores T1, T2 e T3 tem, cada, uma impedância de j0,6 pu e que a linha de transmissão LT1 tem impedância de j0,5 pu. Na matriz Ybus desse SEP, o elemento (2,2) apresenta o valor de -j7pu. O valor em pu da impedância da linha de transmissão LT2 é:- Aj0,9pu
- Bj0,7pu
- Cj0,4 pu
- Dj0,3 pu
