Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — SELECON 2024
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg362348
- Banca
- SELECON
- Órgão
- Prefeitura de Água Boa - MT
- Ano
- 2024
- Nível
- Superior
- Cargo
- Engenheiro Elétrico/40H

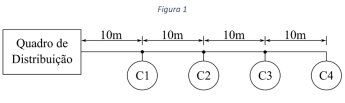

Um quadro de distribuição alimenta um determinado circuito monofásico, 200V de tensão entre fase e neutro, com quatro cargas, C1 a C4, de 500W cada, em um arranjo linear como mostra a figura 1.
Admita que a resistividade do condutor é de 1/50 Ω·mm²/m. Considere que as seções transversais de condutores comercialmente disponíveis são 1,5mm², 2,5mm, 4,0mm² e 6,0mm². Utilizando o método da queda de tensão admissível, admitindo que ela seja de 1%, a seção transversal do condutor a ser usada para alimentar as cargas é de:a
Admita que a resistividade do condutor é de 1/50 Ω·mm²/m. Considere que as seções transversais de condutores comercialmente disponíveis são 1,5mm², 2,5mm, 4,0mm² e 6,0mm². Utilizando o método da queda de tensão admissível, admitindo que ela seja de 1%, a seção transversal do condutor a ser usada para alimentar as cargas é de:a- A1,5mm²
- B2,5mm²
- C4,0mm²
- D6,0mm²
