Questão de Eletrônica — Análise de Circuitos — SELECON 2024

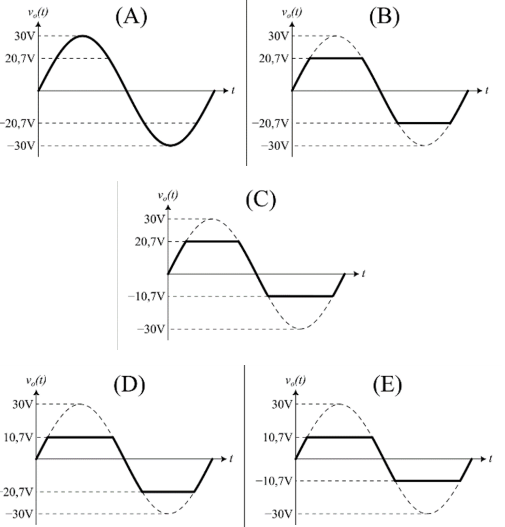

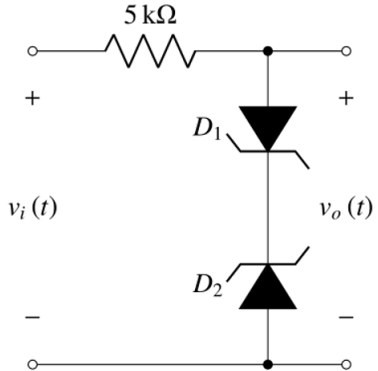

O circuito da figura 1 é alimentado por uma fonte de tensão senoidal vi(t) de 30V de pico, em 60Hz e contém dois diodos zener, D₁ e D₂, cujas tensões zener são, respectivamente, VZD₁=10V e VZD₂=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem VK=0,7V.Figura 1Agora observe a figura 2Figura 2Na figura 2, a forma de onda da tensão de saída vo(t) é dada pela letra:

1. AA
2. BB
3. CC
4. DD
5. EE
