Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — CEPS-UFPA 2025

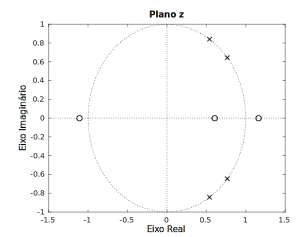

O mapa de polos e zeros de um sistema é mostrado na figura a seguir.Em relação à figura, assinale V (verdadeiro) ou F (falso) nas afirmativas seguintes.(__) O sistema tem três polos e quatro zeros.(__) O sistema é instável.(__) O sistema tem ao menos um polo estável.(__) O sistema tem quatro zeros de fase não mínima.A sequência correta é

1. AV – V – F – V
2. BV – V – V – F
3. CF – F – F – F
4. DF – F – F – V
5. EF – F – V – F
