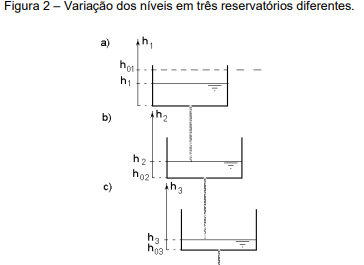

Com base no conceito de escoamento da água por orifício e nos seus conhecimentos sobre o comportamento da água durante o esvaziamento ou enchimento de reservatórios, analise a situação dos reservatórios da Figura 2.

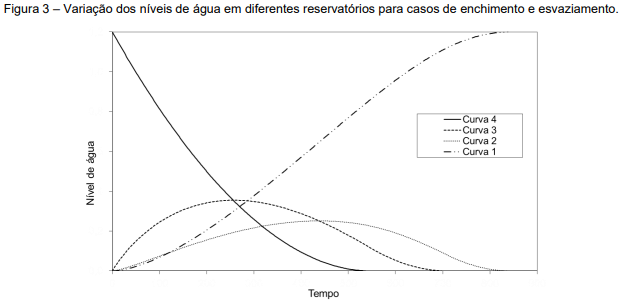

Observe ainda a Figura 3 abaixo.
Considerando que o reservatório a) começou cheio e os demais estavam vazios no momento inicial, assinale a alternativa que descreve corretamente o comportamento dos níveis de cada reservatório, com base no gráfico de resposta da Figura 3.
Observe ainda a Figura 3 abaixo.Considerando que o reservatório a) começou cheio e os demais estavam vazios no momento inicial, assinale a alternativa que descreve corretamente o comportamento dos níveis de cada reservatório, com base no gráfico de resposta da Figura 3.- AReservatório a) equivale à Curva 1 da Figura 3, reservatório b) equivale à Curva 2 da Figura 3; e reservatório c) equivale à Curva 3 da Figura 3.
- BReservatório a) equivale à Curva 2 da Figura 3; reservatório b) equivale à Curva 3 da Figura 3; e reservatório c) equivale à Curva 4 da Figura 3.
- CReservatório a) equivale à Curva 4 da Figura 3; reservatório b) equivale à Curva 2 da Figura 3; e reservatório c) equivale à Curva 3 da Figura 3
- DReservatório a) equivale à Curva 4 da Figura 3; reservatório b) equivale à Curva 3 da Figura 3; e reservatório c) equivale à Curva 2 da Figura 3.
- EReservatório a) equivale à Curva 1 da Figura 3; reservatório b) equivale à Curva 3 da Figura 3; e reservatório c) equivale à Curva 2 da Figura 3.
