Questão de Engenharia Hidráulica — Instalações Hidráulicas — CEPS-UFPA 2025
Engenharia HidráulicaInstalações Hidráulicas
- Código
- qg427353
- Banca
- CEPS-UFPA
- Órgão
- UFOPA
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Sanitária e Ambiental

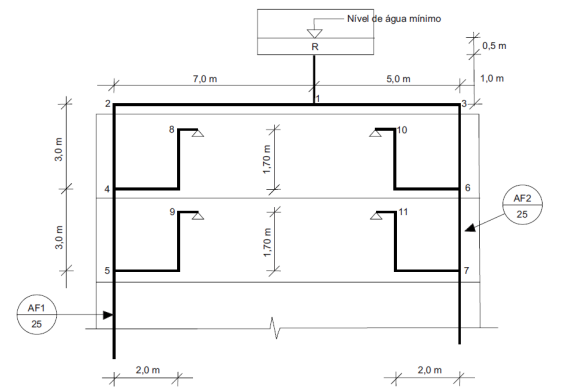

Observe a Figura 1, que representa um sistema de abastecimento predial de água fria.Figura 1 – Esquema de uma instalação predial de água fria.
Sobre essa Figura, considere as seguintes informações:• Os chuveiros estão instalados nos pontos 8, 9, 10 e 11;• O barrilete possui, em toda a sua extensão, o diâmetro de 32 mm;• As colunas de água fria possuem diâmetro de 25 mm;• As vazões que abastecem as duas colunas de água fria são idênticas;• Cada um dos ramais que levam a qualquer um dos chuveiros possui uma perda de carga equivalente a 0,50 m.Com base nessas informações, analisando a perda de carga e a pressão dinâmica, é correto afirmar que a água chega com menor pressão no(nos) chuveiro(s)
Sobre essa Figura, considere as seguintes informações:• Os chuveiros estão instalados nos pontos 8, 9, 10 e 11;• O barrilete possui, em toda a sua extensão, o diâmetro de 32 mm;• As colunas de água fria possuem diâmetro de 25 mm;• As vazões que abastecem as duas colunas de água fria são idênticas;• Cada um dos ramais que levam a qualquer um dos chuveiros possui uma perda de carga equivalente a 0,50 m.Com base nessas informações, analisando a perda de carga e a pressão dinâmica, é correto afirmar que a água chega com menor pressão no(nos) chuveiro(s)- A8 e 10.
- B8.
- C9.
- D10.
- E11.
