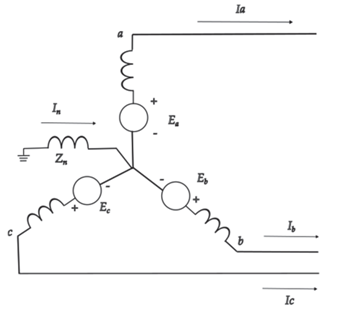

O circuito equivalente de um gerador síncrono aterrado por meio de um reator é apresentado na figura a seguir:
Em uma situação de carga desequilibrada, por exemplo em uma condição de falta, as correntes fasoriais do estator do gerador Ia, Ib e Ic podem ser decompostas em suas componentes simétricas, ou seja, nas correntes fasoriais de sequência positiva, Ia1, Ib1 e Ic1, nas correntes fasoriais de sequência negativa Ia₂, Ib₂ e Ic₂ e nas correntes de sequência zero Ia0, Ib0 e Ic0. É correto afirmar que a corrente que circula na impedância Zn de aterramento é igual a:
Em uma situação de carga desequilibrada, por exemplo em uma condição de falta, as correntes fasoriais do estator do gerador Ia, Ib e Ic podem ser decompostas em suas componentes simétricas, ou seja, nas correntes fasoriais de sequência positiva, Ia1, Ib1 e Ic1, nas correntes fasoriais de sequência negativa Ia₂, Ib₂ e Ic₂ e nas correntes de sequência zero Ia0, Ib0 e Ic0. É correto afirmar que a corrente que circula na impedância Zn de aterramento é igual a:- Ala₁+Ib₁+Ic₁
- BIa₂+Ib₂+Ic₂
- C3 x Ia₁
- D3 x Ia₀
- EIa₀
