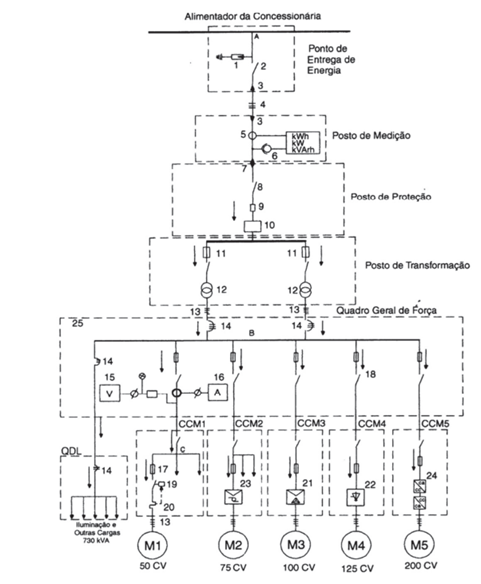

A figura a seguir apresenta o diagrama unifilar de uma instalação elétrica industrial:
Cada elemento neste diagrama está identificado com um número. Considere a lista de equipamentos:I. transformador de potência;II. transformador de potencial;III. cabo de energia isolado classe 15 kV;IV. disjuntor de baixa tensão.Estes equipamentos estão identificados na figura, respectivamente, pelos números:
Cada elemento neste diagrama está identificado com um número. Considere a lista de equipamentos:I. transformador de potência;II. transformador de potencial;III. cabo de energia isolado classe 15 kV;IV. disjuntor de baixa tensão.Estes equipamentos estão identificados na figura, respectivamente, pelos números:- A6,12,13,14.
- B11, 6, 4,14.
- C12, 5, 4,14.
- D12, 6, 4, 14.
- E12, 9,13,17.
