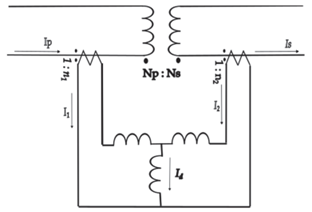

Em transformadores de grande porte, é comum o emprego de relês diferenciais para a proteção contra falhas internas. O esquema da figura a seguir mostra um transformador monofásico com relação de espiras Np:Ns, equipado com 2 transformadores de corrente (TC) que alimentam as bobinas de um relê diferencial.
O TC do primário possui relação de espiras 1:n1 e o do secundário 1:n2. Quais devem ser os valores de n1 e n₂ para que, em condições normais de operação, ou seja, sem falhas internas ao transformador, a corrente diferencial Id seja nula?¬¬
O TC do primário possui relação de espiras 1:n1 e o do secundário 1:n2. Quais devem ser os valores de n1 e n₂ para que, em condições normais de operação, ou seja, sem falhas internas ao transformador, a corrente diferencial Id seja nula?¬¬- An₁=n₂
- Bn₁=Np; n₂=Ns
- Cn1=Ns; n₂=Np
- Dn₁n₂=NpNs
- En₁Ns=n₂Np
