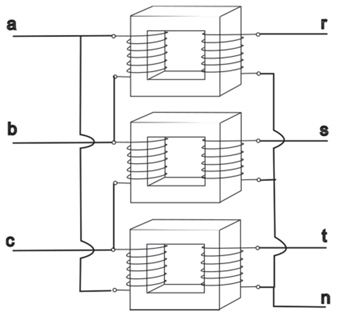

Em transformadores trifásicos, a relação de transformação é definida pela relação entre a tensão de linha do primário e a tensão de linha do secundário. Um transformador trifásico foi construído a partir de 3 transformadores monofásicos, conforme ilustra a figura a seguir:
No primário temos tensões trifásicas e equilibradas Vab, Vbc, Vca e no secundário as tensões Vrs, Vst, Vtr. Se a relação de transformação de cada transformador monofásico é 1:1, ou seja, possuem o mesmo número de espiras no primário e secundário, então a relação de transformação do banco trifásico é igual a
No primário temos tensões trifásicas e equilibradas Vab, Vbc, Vca e no secundário as tensões Vrs, Vst, Vtr. Se a relação de transformação de cada transformador monofásico é 1:1, ou seja, possuem o mesmo número de espiras no primário e secundário, então a relação de transformação do banco trifásico é igual a- A1:1
- B√3: 1
- C√2: 1
- D1:√3
- E1: √2
