Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — COPEVE-UFAL 2026

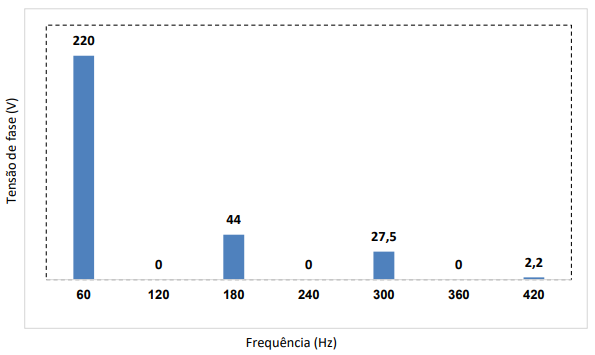

As harmônicas são um distúrbio que, muitas vezes, para ser captado são necessários equipamentos de medição caros como analisadores de energia elétrica. Apesar de no Brasil não existir nenhuma norma, delimitada pela ANEEL, e imposta pelas concessionárias de energia elétrica aos clientes, os problemas ocasionados pelo aparecimento das harmônicas, principalmente em consumidores industriais, são constantes, a ponto de haver uma recomendação de quando a taxa de terceira harmônica e seus múltiplos forem superiores 33%, ou seja, a norma NBR 5410/2004 prevê a possibilidade de aumento da secção nominal no dimensionamento do condutor neutro, em relação aos condutores de fase.Em um circuito trifásico, com neutro, foi levantada uma curva que indicou a presença de harmônicas, como pode ser observado na figura.Dadas as afirmativas em relação à figura, I. Há harmônicas de sequência negativa na carga. II. Não há harmônicas circulando no neutro dessa instalação elétrica. III. É necessário efetuar o aumento do condutor do neutro dessa instalação elétrica. IV. O Total Harmonic Distortion (THD) do sistema é inferior a 25%. verifica-se que estão corretas apenas

1. AI e II.
2. BI e III.
3. CI e IV.
4. DII e III.
5. EII e IV.
