Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — COPEVE-UFAL 2026

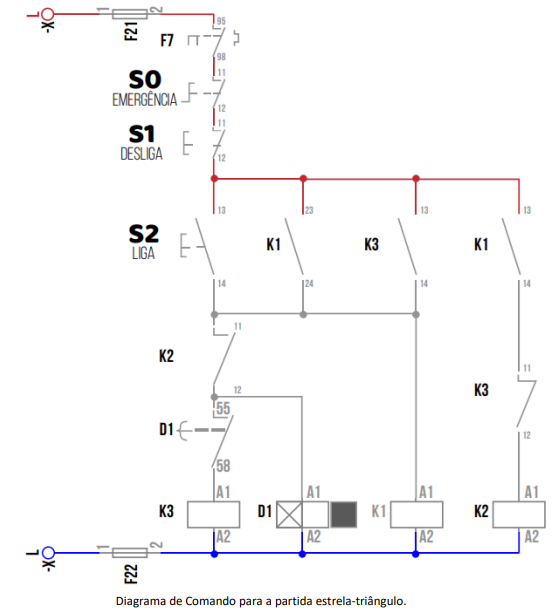

A partida estrela-triângulo é um método clássico de partida indireta de motores de indução trifásicos (normalmente rotor em gaiola), usado para reduzir a corrente e o torque de partida. Esse método de partida possui como características reduzir a corrente de partida da rede e diminuir quedas de tensão, como principais vantagens. Após o motor atingir cerca de 80% a 90% da rotação nominal, um temporizador desliga estrela e liga triângulo, com um tempo morto para evitar o curto-circuito. Esse tipo de partida é adotada em cargas como bombas centrífugas, compressores leves e máquinas com partida a vazio. Porém não é indicado o esquema de partida para cargas pesadas na partida e máquinas de grande inércia. A figura apresenta o diagrama de comando para um motor de indução em que será adotada a partida estrela-triângulo.Dadas as afirmativas a respeito do diagarama de comando,I. Ao pressionar botão S2, logo em seguida haverá 3 (três) bobinas energizadas.II. Não é possível energizar as bobinas K2 (A1-A2) e K3 (A1-A2), simultaneamente.III. Uma vez energizada a bobina do temporizador D1, após o tempo adotado no temporizador e a bobina D1 for desenergizada, o contato K3 (13-14) abre, fazendo que também a bobina K1 (A1-A2) seja desenergizada.verifica-se que está/ão correta/s

1. AI, apenas.
2. BIII, apenas.
3. CI e II, apenas.
4. DII e III, apenas.
5. EI, II e III.
