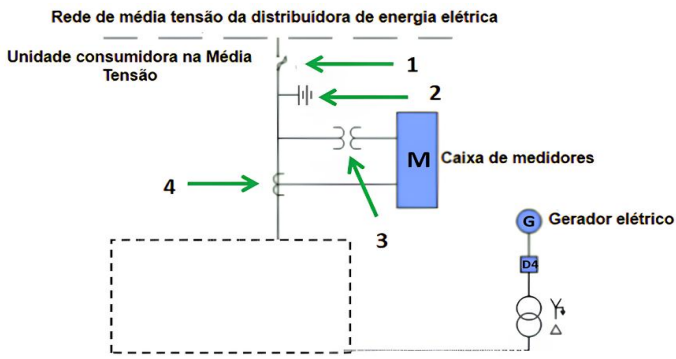

A conexão de geradores particulares das redes de distribuição elétrica requer o entendimento de normas específicas de cada central distribuidora e de quais equipamentos elétricos devem ser conectados a rede elétrica, desde o lado da concessionária, bem como do cliente, para garantir a adequada conexão do gerador elétrico ao sistema. Na figura, pode-se observar o recorte de um diagrama unifilar para a conexão em paralelo de um gerador elétrico na média tensão.
Os equipamentos elétricos listados na ordem de 1 a 4 são, respectivamente:
Os equipamentos elétricos listados na ordem de 1 a 4 são, respectivamente:- A1 - chave fusível; 2 - pára-raios; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
- B1 - chave fusível; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
- C1 - chave fusível; 2 - aterramanento; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
- D1 - chave secnionadora; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
- E1 - chave seccionadora; 2 - aterramento; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
