Questão de Eletrotécnica — Equipamentos e Componentes — COPEVE-UFAL 2026
EletrotécnicaEquipamentos e Componentes
- Código
- qg663792
- Banca
- COPEVE-UFAL
- Órgão
- IFAL
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor EBTT - Eletrotécnica

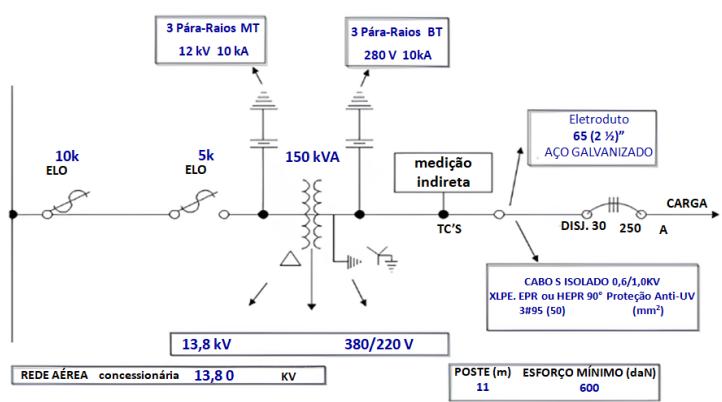

No projeto de subestações consumidoras, é comum as concessionárias de energia elétrica, fornecerem planilhas para memorial de cálculo, com objetivos dos mais diversos: padronizar projetos, facilitar a especificação de equipamentos e materiais elétricos, dentre outros. Isso possibilita maior agilidade de tempo de resposta na avaliação dos projetos elétricos. Considere o diagrama unifilar ilustrado, o qual contém o layout com especificações do posto de transformação de uma subestação consumidora aérea.
Dadas as afirmativas a respeito do diagrama unifilar,I. A corrente elétrica de projeto que circula no secundário do transformador pode ser estimada a partir da divisão N / Us√3, em que N é a potência nominal do transformador de potência em kVA e Us é a tensão nominal no secundário do transformador.II. O condutor de aterramento indicado no diagrama tem área de secção transversal igual a 95 mm² .III. A corrente elétrica máxima que a carga pode solicitar é superior a 250 A.verifica-se que está/ão correta/s apenas
Dadas as afirmativas a respeito do diagrama unifilar,I. A corrente elétrica de projeto que circula no secundário do transformador pode ser estimada a partir da divisão N / Us√3, em que N é a potência nominal do transformador de potência em kVA e Us é a tensão nominal no secundário do transformador.II. O condutor de aterramento indicado no diagrama tem área de secção transversal igual a 95 mm² .III. A corrente elétrica máxima que a carga pode solicitar é superior a 250 A.verifica-se que está/ão correta/s apenas- AI.
- BII.
- CI e II.
- DI e III.
- EII e III.
