Questão de Eletricidade — Equipamentos Elétricos — CPCON 2026

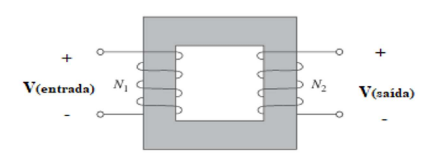

Um transformador elétrico, conforme exemplificado na Figura 4, é um dispositivo formado a partir de enrolamentos que são acoplados magneticamente, sem que exista uma conexão física entre si e que são projetadas para fornecerem características específicas a cada tipo de aplicação, tanto residenciais quanto comerciais e industriais.Figura 4 – Transformador ideal convencionalSobre transformadores, analise as assertivas a seguir.I- Na Figura 4, temos um transformador linear convencional, que é um dispositivo de quatro terminais formado por duas bobinas (ou mais), acopladas magneticamente, seja através de um núcleo de ferro, ou mesmo com núcleo de ar.II- Na Figura 4, a bobina que está ligada diretamente à tensão de entrada é chamada enrolamento primário e N representa sua relação 1 de espiras. Já a bobina ligada à tensão de saída, é denominada enrolamento secundário e N representa sua relação de espiras.III- O transformador abaixador de tensão é aquele no qual a tensão no secundário é maior que a tensão no primário.IV- O autotransformador é um tipo de transformador com um único enrolamento e um ponto de conexão, chamado derivação, entre o primário e o secundário. Normalmente, a derivação é ajustável de modo a fornecer a relação de espiras desejada para elevar ou abaixar a tensão, mas não permitindo uma tensão variável para a carga.É CORRETO o que se afirma apenas em:

1. AI.
2. BIII e IV.
3. CI e II.
4. DII.
5. EI, II e IV.
