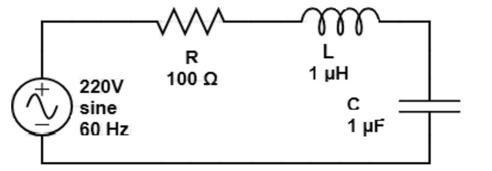

As características elétricas do funcionamento de uma determinada máquina monofásica que opera em 220/CA/60Hz e que deve ser instalada por Gil, eletricista autônomo, em uma panificadora, podem ser estudadas com base no circuito elétrico da Figura 02.Considerar π = 3,14Figura 02 – Circuito RLC série
Com base no circuito elétrico da Figura 02, analise as assertivas a seguir.I- Trata-se de um circuito RLC – Série, cuja resistência é R = 100Ω, a indutância é L =1µH e a capacitância é F=1µF.II- A reatância indutiva do circuito é aproximadamente igual a 377µΩ.III- A queda de tensão no capacitor C está defasada em 90º da corrente elétrica que o atravessa, pois no capacitor a corrente está adiantada da tensão em 90º.IV- A corrente elétrica que circula em cada elemento do circuito é a mesma, visto que estão conectados em série, e pode ser determinada diretamente pela equação I = ZT*V, sendo ZT a impedância equivalente do circuito e V a tensão da fonte.É CORRETO o que se afirma apenas em:
Com base no circuito elétrico da Figura 02, analise as assertivas a seguir.I- Trata-se de um circuito RLC – Série, cuja resistência é R = 100Ω, a indutância é L =1µH e a capacitância é F=1µF.II- A reatância indutiva do circuito é aproximadamente igual a 377µΩ.III- A queda de tensão no capacitor C está defasada em 90º da corrente elétrica que o atravessa, pois no capacitor a corrente está adiantada da tensão em 90º.IV- A corrente elétrica que circula em cada elemento do circuito é a mesma, visto que estão conectados em série, e pode ser determinada diretamente pela equação I = ZT*V, sendo ZT a impedância equivalente do circuito e V a tensão da fonte.É CORRETO o que se afirma apenas em:- AI, II e III.
- BII e III.
- CI e III.
- DI e IV.
- EIV.
