Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CPCON 2026
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg665095
- Banca
- CPCON
- Órgão
- Prefeitura de Condado - PB
- Ano
- 2026
- Nível
- Médio
- Cargo
- Eletricista

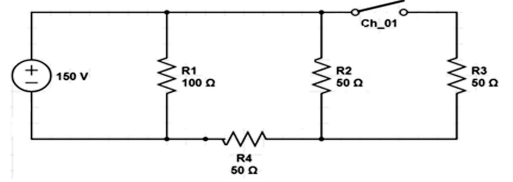

O circuito elétrico da Figura 01 foi desenvolvido para a verificação de conceitos da disciplina de eletricidade básica em um curso profissionalizante destinado a eletricistas prediais. A chave Ch_01 permite conectar e desconectar o resistor R3 ao circuito, desde que esteja, respectivamente, fechada ou aberta.Figura 01 – Circuito elétrico
Com base no circuito elétrico da Figura 01 e conceitos básicos de análise de circuitos elétricos em corrente contínua, analise as assertivas a seguir.I- Quando a chave Ch_01 está aberta, a corrente elétrica que circula em R2 é igual a 1,5 A.II- Para medir a tensão elétrica sobre R1, devemos conectar um voltímetro em paralelo com seus terminais. O valor medido deve ser 150 V, visto que o resistor R1 está em paralelo com a fonte de tensão contínua do circuito.III- Quando a chave Ch_01 está fechada, a resistência equivalente do circuito é igual a 25Ω.IV- A corrente que circula em R1 é igual a 1,5A e independe se a chave Ch_01 está aberta ou fechada.É CORRETO o que se afirma apenas em:
Com base no circuito elétrico da Figura 01 e conceitos básicos de análise de circuitos elétricos em corrente contínua, analise as assertivas a seguir.I- Quando a chave Ch_01 está aberta, a corrente elétrica que circula em R2 é igual a 1,5 A.II- Para medir a tensão elétrica sobre R1, devemos conectar um voltímetro em paralelo com seus terminais. O valor medido deve ser 150 V, visto que o resistor R1 está em paralelo com a fonte de tensão contínua do circuito.III- Quando a chave Ch_01 está fechada, a resistência equivalente do circuito é igual a 25Ω.IV- A corrente que circula em R1 é igual a 1,5A e independe se a chave Ch_01 está aberta ou fechada.É CORRETO o que se afirma apenas em:- AIV.
- BII e IV.
- CI e III.
- DII e III.
- EI, II e IV.
