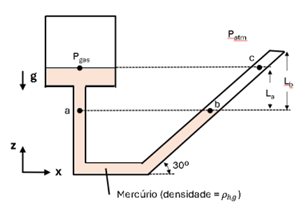

Determine a expressão para a pressão manométrica (Pgas) do reservatório fechado mostrado na figura a seguir.Q46.png 306×216O sistema é um manômetro inclinado aberto à atmosfera (Patm) na direita, contendo fluido de densidade ρhg.
  1. APgas = –ρhggLa
  2. BPgas = Patm – ρhggLa
  3. CQ46C.png 112×46
  4. DQ46D.png 112×48
  5. EQ46E.png 141×52
Revelar gabarito e comentário

GabaritoA — Pgas = –ρhggLa

Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.

Hidrostática: manômetro inclinado

Gabarito: letra A. A pressão manométrica (PgasP_{gas}) é definida como a diferença entre a pressão absoluta do gás e a pressão atmosférica (PatmP_{atm}). No sistema apresentado, o nível do gás está abaixo do nível da extremidade aberta, o que indica uma pressão inferior à atmosférica (vácuo parcial). Aplicando o Teorema de Stevin, a pressão no ponto 'a' (nível do gás) é igual à pressão no ponto 'b' (mesmo nível horizontal no ramo inclinado). Como o ponto 'b' está abaixo da superfície livre (ponto 'c') por uma altura vertical LaL_a, temos Pb=Patm+ρhggLaP_b = P_{atm} + \rho_{hg} g L_a. Portanto, Pgas=Patm−ρhggLaP_{gas} = P_{atm} - \rho_{hg} g L_a. A alternativa A expressa a pressão manométrica (Pman=Pabs−Patm=−ρhggLaP_{man} = P_{abs} - P_{atm} = -\rho_{hg} g L_a), que é a forma comum de representar o vácuo manométrico.

O Teorema de Stevin estabelece que a diferença de pressão entre dois pontos de um fluido em equilíbrio é dada pelo produto da massa específica, gravidade e o desnível vertical. A inclinação do tubo (30°) é um distrator, pois a pressão hidrostática depende exclusivamente da altura vertical (LaL_a), e não do comprimento do tubo inclinado.

Alternativa A — ✅ Correta ⟵ GABARITO

Esta alternativa apresenta a pressão manométrica correta, que representa o valor negativo (vácuo) em relação à pressão atmosférica, calculado pelo produto da densidade do fluido, gravidade e a altura vertical LaL_a.

Alternativa B — ❌ Incorreta

Esta alternativa descreve a pressão absoluta do gás (Pabs=Patm−ρhggLaP_{abs} = P_{atm} - \rho_{hg} g L_a), e não a pressão manométrica pedida pelo enunciado.

Alternativa C — ❌ Incorreta

Esta alternativa introduz incorretamente a função trigonométrica seno no denominador, confundindo a altura vertical LaL_a com o comprimento do tubo inclinado.

Alternativa D — ❌ Incorreta

Esta alternativa utiliza incorretamente a função cosseno, que não se aplica à relação de pressão hidrostática baseada na altura vertical.

Alternativa E — ❌ Incorreta

Esta alternativa mistura a pressão atmosférica com uma relação trigonométrica incorreta, não representando a pressão manométrica do sistema.

NÃO CAIA NESSA!

A banca utiliza a inclinação do tubo (30°) para induzir o candidato a aplicar funções trigonométricas (seno ou cosseno) na fórmula da pressão. Lembre-se: a pressão hidrostática depende estritamente da altura vertical (hh ou LaL_a), independentemente da geometria ou inclinação do recipiente.

PEGA ESSA DICA!

Sempre identifique o nível de referência horizontal comum entre os dois ramos do manômetro. Pontos no mesmo fluido, em repouso e no mesmo nível horizontal, possuem pressões iguais. A partir daí, basta somar ou subtrair as colunas de fluido (ρgh\rho g h) até chegar à pressão desejada.
